Soluciones Rittal en el nuevo data center de la CNMC

Abast ha sido el encargado de la construcción del nuevo data center de la Comisión Nacional de los Mercados y la Competencia (CNMC), un proyecto en el que se han utilizado soluciones Rittal y se han seguido los preceptos de exigentes normativas con el objetivo de garantizar la seguridad y disponibilidad de los sistemas TI bajo criterios también de eficiencia y sostenibilidad. “Después un largo análisis de las opciones de diseño se optó por una solución con sala segura que cumpliera con los estándares más altos de seguridad, para garantizar la continuidad de negocio, que a su vez ofreciera una gran eficiencia energética”, explica Rittal.

El nuevo data center tiene unas dimensiones totales de casi 66 m2 y está compuesto por: sala de operadores (14 m2), un espacio configurado como distribuidor de acceso, zona de trabajo temporal y punto de preparación de equipamiento a instalar en las tres salas; sala técnica (20 m2), donde se ubican el equipamiento eléctrico y las acometidas de cableado de datos tanto verticales como de campus, así como el punto de entrada de operadores de telecomunicaciones y el espacio para infraestructuras de terceros, realiza las funciones de alimentación del CPD y de networking de Core; sala Segura (32 m2), donde se ubica la infraestructura de TI: servidores, cabinas de almacenamiento, equipo de seguridad y backup, así como la electrónica de red que da servicio a estos equipos.

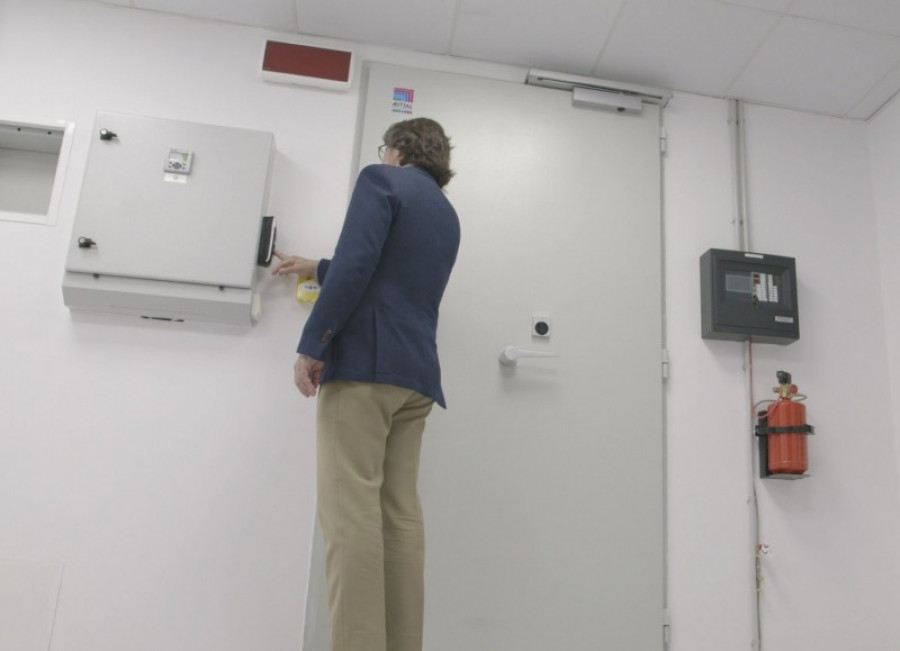

Se han establecido tres niveles de control de acceso: uno para la sala de operadores, que permite entrega de materiales, gestión manual de la central de alarmas y supervisión básica de la operativa del CPD; otro para la sala técnica, a la que puede acceder también determinado personal de mantenimiento; y otro para la sala segura, restringido a personal de TI autorizado.

La sala segura está construida con un cerramiento modular ignífugo y estanco Rittal HVR (LSR 18.6E) que protege todo su interior contra posibles daños causados por un incendio o una inundación en el exterior, mientras que ofrece también protección física, térmica, eléctrica, electromagnética, etc. Cumple con la normativa EN1047-2 y dispone de certificación ECBS (European Certification Board).

Las instalaciones de seguridad cuentan con protección de incendios basada en la descarga de gas Novec, un agente extintor limpio que protege también a los equipos en caso de incendio en el interior de la sala. Se incluye también un sistema de detección de inundación en todo el CPD y un sistema de video-vigilancia, con cobertura en el acceso principal y las tres salas, que graba en tiempo real imágenes de alta definición de todo lo que acontece dentro del data center.

El sistema eléctrico reúne todas las características necesarias de gestión, redundancia, escalabilidad y disponibilidad necesarias para alimentar eficazmente a todo el conjunto de sistemas del CPD. Se dispone de doble acometida eléctrica con origen en dos centros de transformación que a su vez se alimentan de subestaciones distintas, y se ha instalado un cuadro de conmutación que proporciona alta disponibilidad a la instalación.

En cuanto al sistema de alimentación ininterrumpida, permite disponer de suministro eléctrico durante 20 minutos, considerando el CPD a plena carga. Está montado con un sistema modular de Socomec compuesto de dos SAIs enracables de 75 KVA, con tres módulos de 25 KVA cada uno.

El sistema de refrigeración está formado por climatizadores de precisión Rittal LCP DX ubicados entre los racks de servidores y de red en configuración 2N. Los diez racks de la sala segura están dispuestos en una única fila y, aunque se mantiene la filosofía de pasillo frio-pasillo caliente, las características de estanqueidad de los racks Rittal TS IT hacen que se pueda confinar el flujo de aire al interior de los racks.

Finalmente, un sistema de monitorización CMC III de Rittal integrable permite la supervisión de todos los elementos que conforman el CPD, así como de los factores medioambientales y de seguridad física.
